日前，中科院微电子所集成电路先导工艺研发中心在下一代新型FinFET逻辑器件工艺研究上取得重要进展。微电子所殷华湘研究员的课题组利用低温低阻NiPt硅化物在新型FOIFinFET上实现了全金属化源漏（MSD），显著降低源漏寄生电阻，从而将N/PMOS器件性能提高大约30倍，使得驱动性能达到了国际先进水平。基于本研究成果的论文被2016年IEEE国际电子器件大会（IEDM）接收，并在IEDM的关键分会场之一——硅基先导CMOS工艺和制造技术（PMT）上，由微电子所的张青竹做了学术报告，并得到IBM和意法半导体技术专家的赞扬和认可。

　　在工艺上落后于国际大厂

　　一直以来，中国境内晶圆代工厂在技术上落后于Intel、台积电、格罗方德、三星等国际大厂，除了受限于瓦森纳协定无法从西方采购到最先进的半导体设备之外，在工艺上落后于西方也是很重要的原因。工艺有多重要呢？就以28nmpoly/SiON、28nmHKMG以及28nmSOI来说，虽然同为28nm制程，但由于具体工艺的区别，导致采用不同工艺的芯片在性能上会有差异。

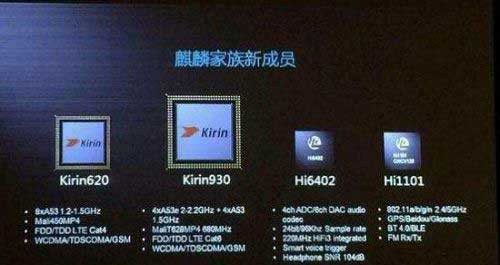

　　考虑到如果将意法半导体的28nmSOI和中芯国际的28nmHKMG对比可能会有不同晶圆厂带来的变量，那么以同采用台积电28nmLP工艺、28nmHPC/HPC+工艺、28nmHPM工艺生产的芯片来比较，采用28nmLP工艺的芯片显然在性能上逊色一筹，这也是当年采用28nmLP工艺的高通骁龙615在性能和功耗控制上逊色于采用28nmHPM工艺的联发科6752和采用28nmHPC工艺的麒麟930的原因之一。

而在工艺上，国内晶圆代工厂也是落后于Intel、台积电、格罗方德、三星等国际大厂的。举例来说，某自主CPU公司采用了某境内代工厂的40nmLL工艺，然后由于工艺性能有限，境内代工厂的40nmLL工艺比意法半导体的65nmGP工艺还慢30%……

　　再比如某合资CPU公司在承接了核高基专项后，由于核高基的要求必须采用境内工艺，然而在采用境内28nm制造工艺流片后，CPU的主频连1GHz都不到，随后就去台积电流片了，虽然同样是28nm制程，但台积电就能把主频做到1.2GHz以上，挑一挑体质好的，主频最高可以到2GHz……

　　另外，除了在工艺上长期落后于国际大厂，国内晶圆厂的工艺大多是技术引进的，而非自主研发，这一方面要付出不菲资金，另外还不得不签一箩筐的各种限制性条款，这会带来不少恶果。要开发出性能优越的的EDA工具，就离不开和先进工艺相结合，国内自主工艺很少有深亚微米的工艺，大多是180nm和130nm。虽然中芯国际有40nm，而且宣称有28nm，但可能没有量产过，或者量产的都是小芯片。而引进的工艺都签过协议，这就对国内EDA公司的技术进步和发展造成了障碍。

　　因此，自主研发的工艺就弥足珍贵了。在此之前，国内也提出过S-FinFET、后栅纳米线及体硅绝缘Fin-on-insulatorFinFET等创新技术，但大多逊色于主流FinFET工艺。而本次微电子所实现的新工艺，则在性能上达到国际先进水平。

　　FinFET和胡正明

　　在介绍微电子所开发出的新工艺之前，先介绍下FinFET和FD-SOI工艺。

　　FinFET中Fin指的是鳍式，FET指的是场效应晶体管，合起来就是鳍式场效应晶体管。在FinFET问世前，一直在使用MOSFET，但由于当栅长小于20nm的情况下，源极和漏极过于接近且氧化物也愈薄，这很有可能会导致漏电现象。就在部分业界认为制造工艺会止步不前，摩尔定律即将失效的情况下，一位华人科学家与其同事共同发明的两项技术使制造工艺得以向20nm以下延续。

　　胡正明教授国籍为美国，1947年7月出生于中国北京，1973年获美国加州大学伯克利分校博士学位，1997年当选为美国工程科学院院士。2007年当选中国科学院外籍院士。在十多年前，在美国国防部高级研究计划局的资助下，胡正明教授在加州大学研究如何将CMOS技术拓展到25nm领域。胡正明教授及其同事的研究结果是，要么采用FinFET，要么走基于SOI的超薄绝缘层上硅体技术。

　　在1999年和2000年，胡教授及其团队成员发表了有关FinFET和UTB-SOI（FD-SOI）的论文，由于当时胡正明教授及其团队认为鲜有厂商可以把SOI基体做到5nm，或者说等人们具备这种技术能力时，FinFET技术可能已经得到了充分的发展，所以包括Intel、台积电等一大批厂商都选择了FinFET。凭借在FinFET等技术创新上的贡献，在2000年，胡正明教授获得美国国防部高级研究项目局最杰出技术成就奖。在2015年，胡正明教授还荣获美国年度国家技术和创新奖。

　　根据胡正明教授的介绍，FinFET实现了两个突破，一是把晶体做薄并解决了漏电问题，二是向上发展，晶片内构从水平变成垂直，也就是把2D的MOSFET变为3D的FinFET。而这种做法有怎样的效果呢？台积电就曾表示：16nmFinFET工艺能够显著改进芯片性能、功耗，并降低漏电率，栅极密度是台积电28nmHPM工艺的两倍，同等功耗下速度可以加快超过40％，同频率下功耗则可以降低超过60％。

　　值得一提的是，被三星挖走的前台积电员工梁孟松的博士论文指导教授就是胡正明，想必这也是三星能够在14nmFinFET上实现大跃进的原因之一吧。
